吹扫装置流量计

点击下载点击下载
概述

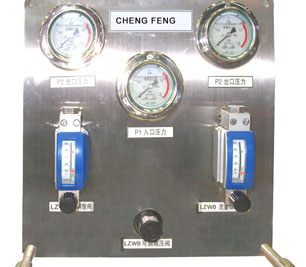

  吹扫装置流量计是采用成丰公司的金属管浮子流量计玻璃转子流量计与恒流阀配合,构成流量吹扫装置实现流量测量并确保流量恒定输出。
由于浮子流量计秉承了成丰公司流量计安全可靠,测量精确稳定的特点,因此,成丰系列吹气装置流量计对于入口或出口压力变化时,能够确保流量恒定输出,可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。
成丰系列产品的设计结构完全满足工业控制的要求,安装适用条件完全符合仪表测量技术的要求。

工作原理

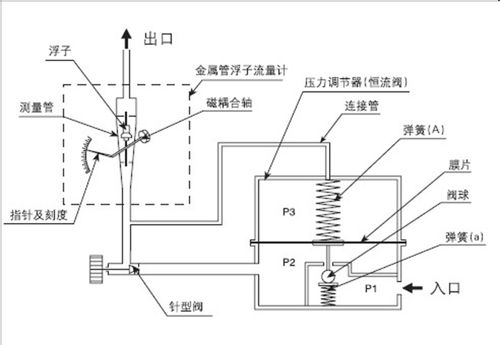

  根据测量结构示意图(以恒定入口压力为例)可以看出:
弹性膜片受到向上的作用力为:
P2A+P1a .............(1)
弹性膜片受到向上的作用力为:
P3A+P2a+F .............(2)
在压力处于平衡状态时,即:(1)=(2)时 P2A+P1a=P3A+P2a+F.........(3)
作为压力调节器膜片的差压P2-P3,我们可以得到以下的等式:
P2-P3=F/A-a/A(P1-P2)........(4)
由于a C(恒定值)=P2-P3
当测量介质是不可以压缩的液体时,RE压力调节器可以适用出口压力变化。对于(4)式中,由于P1是恒定的,P3是变化的,因此,P3变为:P3+ΔP,P2变为:P2+ΔP,所以:
C(恒定值)=P2-P3
特点
  ·单路,双路,多路形式(可选)
·单表安装,面板安装,柜式安装(可选)
·1/4"NPT,卡套,螺纹,法兰连接(可选)
·6mm,8mm,10mm,15mm,25mm管路
·开关信号输出,4-20mA信号输出(可选)
·金属结构,简单,坚固,美观
·可以测量过程温度低于200℃
·可以测量过程压力低于6.4MPa
·流量,压力(可选)现场指示
·采用本公司LZ系列浮子流量计
·可选配精密微型针型阀,方便,灵活,便于现场流量调节
