玻璃板液位计

点击下载点击下载
概述
结构原理
    液位计上、下端安装法兰与容器相连构成连通器, 透过玻璃可直接观察到容器内液位的实际高度。

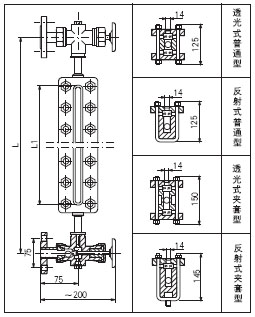

液位计结构主要有透光式、反射式两种。
在液位计上下阀门内装有安全钢珠,当玻璃板因意外事故损坏时,钢珠在容器内压力作用下自动密封,防止容器内的液体继续外流。
技术参数
测量范围:500、800、1100、1400、1700…(mm)

工作压力:2.5、4.0、6.3MPa;0.6MPa(用于R型)

工作温度:(-20~250)℃

阀门自动封闭压力表≥0.2MPa

过程连接:HGJ46-91 DN20 PN4.0或PN6.3凸面

     其它法兰标准(其它法兰标准(如GBJB/T、

     HGJ、ANSI、DIN等)请用户在订货时注明。

接液材质:耐热碳素钢;不锈钢

量子范围:300-2000mm

    HG5型成丰玻璃板液位计是成丰仪表按照HG5-1364-80标准制造的仪表,具有结构简单、维修方便、安全可靠等特点,广泛应用于是有、化工等工业领域的液位测量。

产品造型编码
