LZB-W(WB)系列玻璃转子流量计

点击下载点击下载

概 述

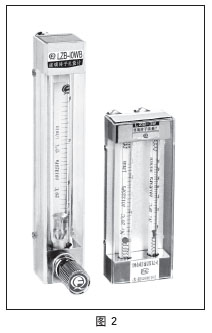

    LZB-()W/WB系列微小流量玻璃转子流量计包括DN3、DN4、DN6、DN10四种通径。它可以检测气体或液体的 微小流量,且结构轻巧,调节灵敏,安装简单,广泛用于微量检测分析、环保、医疗、轻工、食品、科研等部门; 可为各种分析仪器、环保仪器、医疗设备及其它科学试验装置配套。
外形及安装尺寸

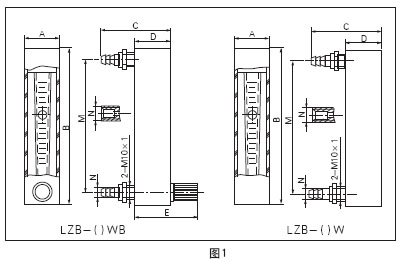

LZB-()WB系列流量计配有流量调节阀,外形及安装尺寸见图1和表1。
LZB-()W系列流量计不带流量调节阀,外形及安装尺寸见图1和表1。

表1 安装尺寸 单位:mm
通径
DN
型 号 尺 寸 N 设备上 安装孔 备注
A B C D E* M 皮管接咀 金属管接咀
3 LZB-3W
LZB-3WB
26 136 50 24 < 50 116 Φ8 M10×1 2-Φ11
4 LZB-4W
LZB-4WB
28 136 56 27.5 < 52 116 Φ8 M10×1 2-Φ11
6 LZB-6W
LZB-6WB
28 136 58 29.5 < 55 116 Φ10 M10×1 2-Φ11
10 LZB-10W
LZB-10WB
28 160 60 29.5 < 55 140 Φ11 M10×1 2-Φ11
注:*LZB-()WB系列专有。接咀可选用:快速接口、卡套接口。
接触测量流体的零部件材质
零部件 基 座 接管咀 浮 子 锥形管 密封垫片
材 质 普通型 HPb59-1
黄 铜
HPb59 -1
黄 铜
1Cr18Ni9Ti 不锈钢 玛瑙、有机玻璃 硬质玻璃 丁腈橡胶
防腐型 1Cr18Ni9Ti
不锈钢
1Cr18Ni9Ti
不锈钢
1Cr18Ni9Ti不锈钢 玛瑙 硬质玻璃 氟橡胶
* 对零部件材质有特殊要求,请另外说明
型号规格及技术参数
通径
DN (mm)
型 号 测量范围 准确度 等 级 锥管长度
(mm)
允许被测流体状态
水,20℃ 空气,20℃,101325Pa 温度(℃) 压力(MPa)
3 LZB-3W
LZB-3WB
(0.4~4)ml/min
(0.6~6)ml/min (1~10)ml/min (1.6~16)ml/min (2.5~25)ml/min (4~40)ml/min (6~60)ml/min (10~100)ml/min
(6~60)ml/min
(10~100)ml/min
(16~160)ml/min
(25~250)ml/min
(40~400)ml/min
(60~600)ml/min
(0.1~1)L/min
(0.16~1.6)L/min
4 100 0~60 ≤0.2
4 LZB-4W
LZB-4WB
(16~160)ml/min
(25~250)ml/min
(40~400)ml/min
(0.3~3)L/min
(0.6~6)L/min
(0.7~7)L/min
6 LZB-6W
LZB-6WB
(40~400)ml/min
(60~600)ml/min
(0.1~1)L/min
(0.7~7)L/min
(1~10)L/min
(1.5~15)L/min
2.5
  10 LZB-10W
LZB-10WB
(0.1~1)L/min
(0.16~1.6)L/min
(3~30)L/min
(5~45)L/min
  120
注:特殊流量测量范围,请另外说明。
