FA24型玻璃转子流量计


点击下载点击下载

概 述

    FA24型玻璃转子流量计是采用国际工艺和设备制造的产品,质量性能达到国际水平,精度等级高,采用独特的设计,法兰接头可以旋转以调节四只安装孔,在不把流量计撤出管道的情况下,可方便的更换锥管 和浮子。
可加装标尺板。

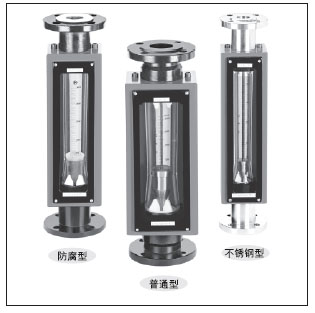

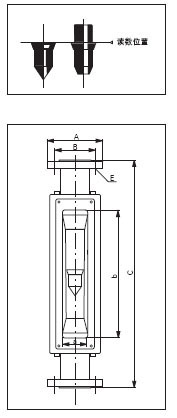

外形及安装尺寸

通 径 窗口尺寸
(a×b)
C B A E 重量
(kg)
DN15 37×302 500 Φ65 Φ95 4-Φ14 6
DN25 52×294 500 Φ85 Φ115 4-Φ14 10
DN40 64×278 500 Φ110 Φ145 4-Φ14 13
DN50 94×266 500 Φ125 Φ160 4-Φ18 18
DN80 132×302 500 Φ150 Φ185 4-Φ18 32
注:法兰标准GB/T9119-2000
DN(15~50), PN1.0MPa DN80 PN0.6MPa
型号规格与技术参数
通 径
(mm)
型 号 测量范围 压损
(Pa)
最大压力
(MPa)
最高温度(℃) 准确度等级
水(20℃)L/h 空 气
(20℃ 101325Pa)m3/h
DN15 FA24-15
FA24-15F
10~100
16~160
25~250
40~400
63~630
0.12~1.2
0.2~2
0.3~3
0.5~5
0.8~8
1.2~12
2~20
1100
1200
1700
2000
2500
3000
1.0 120 2.5
DN25 FA24-25
FA24-25F
63~630
100~1000
160~1600
250~2500
2~20
3~30
5~50
6~60
2800
4000
5000
6000
1.0
DN40 FA24-40
FA24-40F
250~2500
400~4000
5~50
8~80
12~120
3400
4000
5000
0.9
DN50 FA24-50
FA24-50F
630~6300
(1~10)m3/h
12~120
20~200
30~300
4800
6500
8500
0.7
DN80 FA24-80
FA24-80F
(1.6~16)m3/h
(2.5~25)m3/h
(8~40)m3/h
  8000
9000
9600
0.5
注:1、进入流量计流体的压力,液体至少是压损的两倍,气体必须超过5倍压损。
2、需准确度等级1.5级,请在订单上注明。
3.耐腐型四氟浮子流量比普通型低一流量等级。
全不锈钢型FA24-()B/BF FA24-()Bo/BoF
    法兰、浮子、导杆、支承板及螺栓等均为不锈钢304(1Cr18Ni9Ti),型号为FA24-()B。
接液材质如需选用316,则型号为FA24-()B0,需定做。
如需不锈钢内衬PTFE,则型号为FA24-()BF(316为B0F),需定做。
零 部 件
型 号 浮 子 基 座 止 档 密封圈及垫片 导 杆
FA24 - 15、25 、
40 、50、80
1Cr18Ni9Ti
不锈钢
铸 铁 氟塑料 耐高温橡胶 1Cr18Ni9Ti
不锈钢
FA24 - 15F、2 5 F 、
40F、50F、80F
外包氟塑料 铸铁内衬 氟塑料* 氟塑料 氟橡胶
注:如介质是有机溶剂,订货时请注明。
